1. milyen előnyei vannak az optikai szálakapcsoló kimeneti félvezető lézernek?
Félvezető lézer fénykibocsátó egység közvetlenül a lézersugár kimenetére aszimmetrikus elliptikus gauss fénysugárra, a divergencia szöge nagy, a fényfolt egyenetlen, egyes alkalmazási területeken szükséges a műanyag és a fáklya homogenizálásához. Az általánosan alkalmazott két fő módszert alkalmazzák. műanyag: műanyag optikai lencse és műanyag optikai szálas csatolás. A tiszta műanyag optikai lencse nyaláb tömöríthető téglalapra, de a fény egyenletessége gyengébb és rugalmasabb. Az optikai szálas csatolás révén az optikai szál kimeneti pontja a kör szimmetrikus és jobb egységességű , a fénysugár minőségének javítása; És a szálkapcsolás a lézer rugalmas átviteli megvalósításának fontos eszköze, a félvezető lézer nagymértékben növeli a rugalmasságot és működőképességet, olyan területeken használják, mint az egészségügy, a feldolgozás rugalmasabb és kényelmesebb.

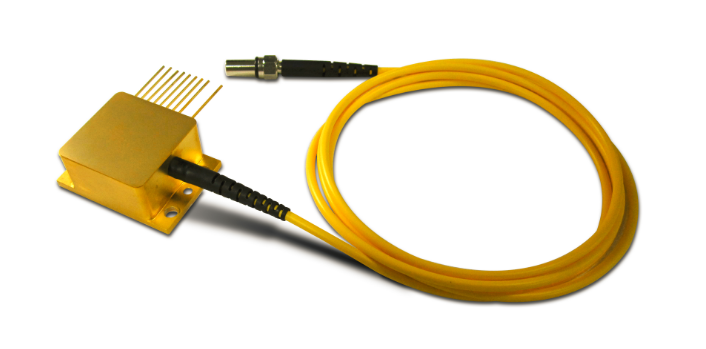

Az optikai szálak összekapcsolására összpontosító vadonatúj főleg szálkapcsolású lézerdiódát biztosít.
2. Másodszor, mi alapul az egycsöves kapcsolási módon?
A lézer által biztosított új termékek az optikai szálas egycsöves csatoláson alapulnak, a termékek tartalmazzák az egycsöves tengelykapcsoló-sorozatot, egynél több csővezeték-csatlakozót és az optikai szál kötegmodul-sorozatot. a gyártás a félvezető lézer bizonyos kimeneti teljesítményét burkolta. Egycsöves kapcsolási sorozat 405–976 nm hullámhosszon, teljesítmény 2 mw – 10 w. Az egycsöves szálkapcsoló sorozat inkább az egycsöves kapcsolási technológiát használja, több vagy akár több tucat Az LD-sugarat a fényút ésszerű kialakításával valósítják meg, így a szálhoz kapcsolva a hullámhosszakat 450 nm-től 976 nm-ig, 1,6 W és 200 W teljesítményt érik el. Az optikai szálköteg modul több, mint az optikai szálakból álló optikai szálakhoz kapcsolt lézermodul Gazdasági együttműködés után a szálkimenethez ismét csatlakoztatott kombinált nyalábok, a sugárelosztó 450 nm és 1550 nm közötti hullámhosszúságú lehet, a teljesítmény pedig 300 W. Miután az általános nagy teljesítményű lézer mindkét irányt elfogadja.
3. A gerenda szálkibocsátásából milyen?
Egyszerű beszéd: a fénysugár finomabb kimenetéből általában a kör alakú fényfolt egy bizonyos divergenciaszöge. A specifikus sugárméret az optikai szál magátmérőjéhez kapcsolódik, a divergenciaszög nagyságát az optikai szál numerikus rekesze határozza meg. a rostokat fel lehet osztani egymódusú és multimódusúakra, az egymódú magátmérő 2,9 um és 9 m között, a multimódus magátmérő 50 mikron és 400 mikron között, a numerikus rekesz 0,15 0,22 NA NA és általában. A numerikus rekesz a fénysugár beesése A teljes visszaverődés szöge a szinuszértékű optikai szál átadásánál egyszerűen a lézer kimeneti szögének tekinthető, a 0,22 NA a divergens szöget jelenti, a szög 12,5 ° (a fele), 0,15 NA a szögét körülbelül 8 °
