A szálas csatolású lézerdióda olyan technológia, amely lézerdiódákat kapcsol össze optikai szálakkal, és a lézerdiódák lézerenergiájának optikai szálakhoz való kapcsolására szolgál. Ez a technológia a lézerdiódák miniatürizálását és nagy hatékonyságát ötvözi az optikai szálak rugalmasságával és nagy távolságú{1}}átviteli képességeivel, megtörve azt a korlátot, hogy a hagyományos lézereket ott kell elhelyezni, ahol használják őket. A lézerdióda optikai szálhoz való csatlakoztatásának folyamata egy sor optikai elem (lencse) felhasználása az optikai szál mag átmérőjének pontos illesztése és igazítása érdekében, hogy a lézerdióda által kibocsátott lézert az optikai szálhoz kapcsolják az átvitelhez. Mivel a lézerdióda által kibocsátott lézer divergens, a nulla-távolságú pont is sokkal nagyobb, mint az optikai szál mag átmérője, ezért a veszteség csökkentése érdekében lencsére van szükség. A szálas csatolású lézerdiódát széles körben használják különböző forgatókönyvekben, amelyek lézeres fényforrásokat igényelnek, például szálas lézerekhez vagy szilárdtestlézerekhez, kézi lézeres szépségberendezésekhez stb.. Az optikai szálátvitel révén megoldható a lézer erős kollimációja miatti irányváltoztatás problémája, miközben a kézi eszköz súlya is csökkenthető.

2 tű

14 Pins Butterfly

Több csap

A Brandnew professzionális csatolási technológiát alkalmazó szálas csatolású lézerdiódákat szállít, amelyek számos előnnyel rendelkeznek, pl. kompakt kialakítás, stabil kimeneti teljesítmény, nagy teljesítmény, nagy hatékonyság és kényelmes csomagolás. A modulon belüli összes optikai elem precíziós megmunkálása és gondos igazítása lehetővé teszi a sugár optikai szálba történő csatlakoztatását. Széles hullámhossz-tartományban (375 nm-1940 m) elérhető, milliWatttól kilowattig terjedő kimenő teljesítménnyel, 50 µm és nagyobb szálátmérő mellett. Számos funkció, beleértve a vonal szűkítését és a hullámhossz-stabilizáló konfigurációkat, valamint a megfigyelési lehetőségeket.

A szálból kilépő fény kör alakú és egyenletes intenzitású.

Lehetővé teszi a lézerdiódák és a hűtőborda távoli elhelyezését a lézerfény használatának helyétől.

A hibás szálas{0}}csatolt dióda lézerek könnyen kicserélhetők anélkül, hogy megváltoztatnák a fényt használó eszköz beállítását.

A szálas{0}}csatolt eszközök könnyen kombinálhatók más száloptikai-komponensekkel.

Multimódusú szálcsatolt lézerdióda

Stabilizált hullámhosszú szálcsatolt lézerdióda

Egymódusú, szálas csatolású lézerdióda

A szálas csatolású lézerdióda egy olyan műszaki termék, amely lézerdiódát csatlakoztat egy optikai szálhoz. Arra használják, hogy a lézerdiódáról az optikai szálra kapcsolják a lézerenergiát az átvitelhez. Ez a technológia ötvözi a lézerdióda miniatürizálását és nagy hatékonyságát az optikai szálak rugalmasságával és nagy távolságú{2}}átviteli képességeivel, áttörve a hagyományos lézerhasználat korlátait.

A szálas csatolású lézerdióda működési elve elsősorban a lézergenerálást, a szálátvitelt, a csatolási mechanizmust és a sugárminőség-ellenőrzést foglalja magában. A lézerdióda olyan félvezető anyagú szerkezet, amely megfelelő külső körülmények között (például áraminjektálás) fényerősítést ér el, és végső soron nagy-fényerősségű, nagy{2}}koherenciájú lézerfényt bocsát ki. A lézerátvitel közegeként az optikai szál jelentős előnyökkel rendelkezik, mint például az alacsony veszteség, a nagy áteresztőképesség és az elektromágneses interferenciával szembeni ellenállás. A lencse pontosan tudja fókuszálni a lézerdiódából érkező sugarat az optikai szál magjára, ezáltal hatékonyan továbbítja az optikai jeleket.

A szálas csatolású lézerdiódát széles körben használják vágás, szivattyúzás, szépségápolás, tudományos kutatás, LDI expozíció és más területeken. A lézert távoli felhasználásra képes továbbítani, így a fényforrás vége világosabb és alkalmasabb kézi használatra. Ezenkívül a szálas csatolású lézerdióda vagy -modulok hatékonyan gerjeszthetik a munkaanyagokat és javíthatják a munka hatékonyságát anélkül, hogy túl sok belső helyet foglalnának el.

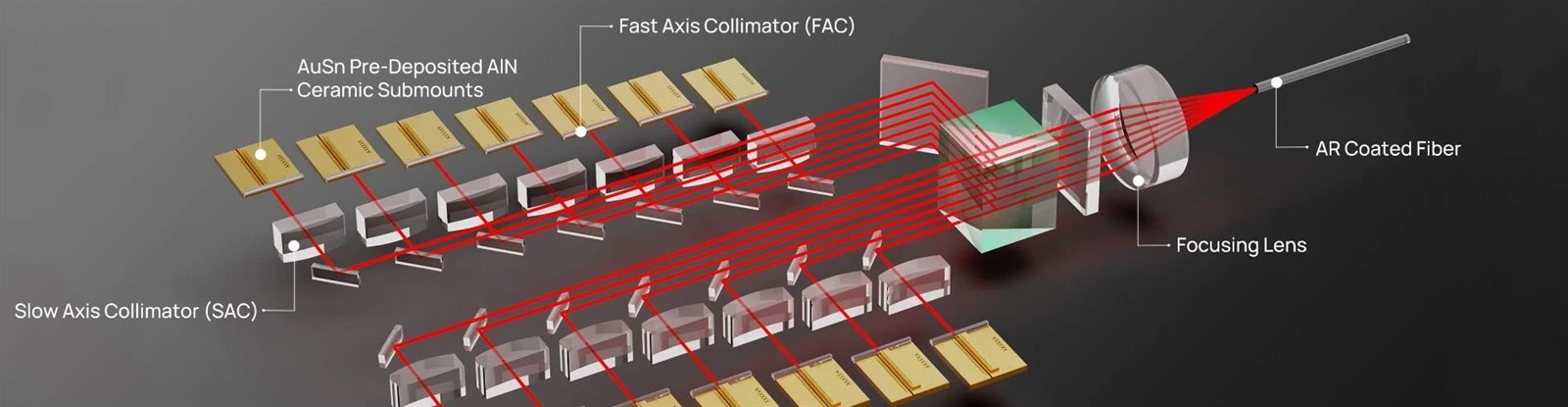

A lézerdiódát a szálcsatolás előtt kollimálni kell, hogy javítsa a csatolás hatékonyságát és a sugár minőségét. A kollimáció a lézerdióda által kibocsátott nyaláb kisebb divergencia szögbe állítását jelenti szálkollimátor használatával a szálhoz való jobb csatolás érdekében. A kollimáció jelentősen javíthatja a csatolás hatékonyságát, csökkentheti a fényenergia veszteséget és javíthatja a sugár minőségét.

A lézerdióda kollimálásának okai főként a következő szempontokat foglalják magukban:

A csatolás hatékonyságának javítása: A kollimáció biztosíthatja, hogy a lézerdióda által kibocsátott sugár jobban igazodjon a szál fogadó végfelületéhez, ezáltal javítva a csatolás hatékonyságát. A csatolási hatékonyság javulása azt jelenti, hogy több fényenergia kerül hatékonyan az optikai szálba, csökkentve az energiaveszteséget.

A sugár minőségének javítása: A kollimált sugár kisebb eltérési szöggel rendelkezik, ami azt jelenti, hogy a sugár jobb irányultságot és fókuszt tud fenntartani az átvitel során, ezáltal javítja a sugár minőségét. Ez fontos azoknál az alkalmazásoknál, amelyek nagy-pontosságú sugarakat igényelnek.

Csökkentse az átviteli veszteséget: A kollimált nyaláb hatékonyabban tudja kihasználni az optikai szál átviteli kapacitását, csökkentve a nyalábdivergencia okozta átviteli veszteséget. Ez különösen fontos a nagy távolságú-átvitelnél a jel stabilitásának és megbízhatóságának biztosítása érdekében.

Pontosabban, a kollimációs folyamatot jellemzően szálkollimátorok használatával hajtják végre, egy olyan technikával, amely az optikai szál végfelületét egy kollimátorhoz igazítja. A kollimátor feladata, hogy az optikai szál emissziós végfelületét a lézerdióda sugárirányának megfelelően állítsa be, biztosítva, hogy a sugár a legkisebb eltérési szöggel kerülhessen az optikai szálba. Ez a folyamat megköveteli a szálkollimátor helyzetének és szögének pontos beállítását az optimális sugárigazítás és a csatolás hatékonyságának biztosítása érdekében.



A szabad térbeli lézerdióda-kimenet olyan technológia, amely fényhullámokat használ a szabad térben (például atmoszférában és vákuumban) történő terjedésre az információ továbbítására. Modulált fényjeleket továbbít az adón keresztül, szabad térben terjed, és a vevő veszi és demodulálja az információátvitel érdekében. A térbeli optikai kommunikáció átviteli közege a szabad tér, beleértve a légkört és a vákuumot. Ez az átviteli mód nem igényel fizikai médiát, de nagymértékben befolyásolja a környezet, például a légköri zavarok és az időjárási viszonyok. Ami az átviteli távolságot és az interferencia-elhárító képességet illeti, a szabad tér lézerdióda kimenetének átviteli távolsága általában rövid, amelyet a légköri viszonyok és a vevő érzékenysége korlátoznak, de elméletileg nagyon nagy sávszélességet érhet el. Ami az alkalmazási forgatókönyveket illeti, a szabad térbeli lézerdióda kimenetet főleg speciális környezetekben használják, mint például a műholdas kommunikáció, a mélyűr-kutatás és a drónkommunikáció.

Kérjen árajánlatot most







A szálas csatolású lézerdióda-kimenet egy olyan technológia, amely fényhullámokat használ az optikai szálakban történő terjedésre az információ továbbítására. Az optikai szálak általában kvarcüvegből vagy műanyagból készülnek. Az optikai szálak teljes belső visszaverődésének elve révén az optikai jelek többször is visszaverődnek az optikai szálakon belül, ezáltal nagy távolságra való átvitel érhető el. A szálas kollimátor egy optikai elem, amelyet bemenetre és kimenetre használnak. Az optikai szálról továbbított divergens fényt egy elülső -konvex lencsén keresztül párhuzamos fénnyel (Gauss-sugár) alakítja át, így a fény maximális hatékonysággal kapcsolódik a kívánt eszközhöz, vagy maximális hatékonysággal veszi az optikai jelet. Az optikai szál minőségétől és a jelerősítési technológiától függően a szálas csatolású lézerdióda kimenet átviteli távolsága elérheti a több száz kilométert vagy még tovább is. Ezenkívül az optikai szálas kommunikáció erős interferencia-gátló képességgel és stabil átvitellel rendelkezik. Az üvegszálas csatolású lézerdióda kimenetet széles körben használják vezetékes vagy mobil kommunikációs hálózatokban, például távközlési hálózatokban, interneten és kábeltévében.

Kérjen árajánlatot most





Ami az átviteli távolságot és az interferencia-elhárító képességet illeti, a szabad tér lézerdióda kimenetének átviteli távolsága általában rövid, amit a légköri viszonyok és a vevő érzékenysége korlátoznak, de elméletileg nagyon nagy sávszélességet érhet el. Az optikai szál minőségétől és a jelerősítési technológiától függően a szálas csatolású lézerdióda kimenet átviteli távolsága elérheti a több száz kilométert vagy még tovább is. Ezenkívül az optikai szálas kommunikáció erős interferencia-gátló képességgel és stabil átvitellel rendelkezik.

Ami az alkalmazási forgatókönyveket illeti, a szabad térbeli lézerdióda kimenetet főleg speciális környezetekben használják, mint például a műholdas kommunikáció, a mélyűr-kutatás és a drónkommunikáció. Az üvegszálas csatolású lézerdióda kimenetet széles körben használják vezetékes vagy mobil kommunikációs hálózatokban, például távközlési hálózatokban, interneten és kábeltévében.

A szálas{0}}csatolt lézerdióda élettartamának meghosszabbításának kulcsa a megfelelő használat és karbantartás. A szálas-csatolt lézerdiódák olyan műszaki termékek, amelyek a lézerdiódából származó lézerenergiát optikai szálba kapcsolják. Élettartamukat számos tényező befolyásolja, beleértve a munkakörnyezetet, a hőmérséklet-szabályozást és a használat közbeni védőintézkedéseket.

Először is, a megfelelő munkakörnyezet fenntartása fontos tényező a szálas csatolású lézerdióda élettartamának meghosszabbításában. A lézerdióda nagyon érzékeny a hőmérsékletre, és a túl magas hőmérséklet felgyorsítja az eszköz öregedését, ezért hűtőre van szükség a hőmérséklet szabályozásához. A hűtő bekapcsolása után győződjön meg arról, hogy a víz áramlása egyenletes és buborékmentes, hogy elkerülje a lézercső buborékok okozta károsodását.

Másodszor, a berendezések rendszeres ellenőrzése és karbantartása is szükséges intézkedés. Beleértve annak ellenőrzését, hogy a vízáramlás és a vízvédelem megfelelően működik-e, nincs-e szennyeződés a nagyfeszültségű{1}}csatlakozó körül vagy túl közel a fémhez, valamint a hűtővíz alacsony hőmérsékletű környezetben történő megfagyásának elkerülését, ezek az intézkedések hatékonyan meghosszabbíthatják a lézercső élettartamát.

Ezenkívül az ésszerű használat és a túlzott igénybevétel elkerülése szintén kulcsfontosságú a szálas csatolású lézerdióda élettartamának meghosszabbításában. Használat közben ügyelni kell arra, hogy ne lépje túl a berendezés által meghatározott maximális teljesítményt és áramerősséget, hogy elkerülje a készülék túlzott igénybevétel miatti idő előtti öregedését.

Végül a helyes telepítési és üzemeltetési eljárások betartása is az alapja a szálas csatolású lézerdióda hosszú távú stabil működésének-. A helyes telepítés csökkentheti a nem megfelelő működésből eredő károkat, míg az üzemeltetési eljárások betartásával elkerülhetők a hibás működésből eredő berendezések meghibásodásai.

Az optikai szál kimeneti sugár alakja általában a szál típusától és az adott alkalmazástól függ. ‌ Az optikai szál által kibocsátott sugár alakja lehet több-módusú vagy egy{2}}módusú. Az optikai szál tervezésétől és használati körülményeitől függően a konkrét formák kör alakúak, elliptikusak stb.

A szál típusa jelentős hatással van a gerenda alakjára. A ‌többmódusú szálak‌ nyaláb alakja általában eltérőbb, mivel a fény különböző utakon halad a többmódusú szálban, így több módus jön létre. Ezek a módok azt eredményezik, hogy a sugár gyorsabban terjed a terjedés során, és a nyaláb alakja összetettebb lesz. Ezzel szemben az egymódusú optikai szál csak egy módú terjedést tesz lehetővé, így a nyaláb alakja koncentráltabb, a terjedési távolság pedig hosszabb, így alkalmas a nagy távolságú átvitelt igénylő alkalmazásokhoz.

Az optikai szál által kibocsátott nyaláb alakját a szál kialakítása és a felhasználási feltételek is befolyásolják. Például a szálcsatolási technológia a szálból kibocsátott fénysugarat körkörös vagy más speciális alakra formálhatja, hogy megfeleljen a különböző alkalmazási követelményeknek. A szál numerikus apertúrájának és átviteli hullámhosszának beállításával a sugár fókusza és alakja optimalizálható. Ezenkívül az optikai szál törésmutató-eloszlása ​​is befolyásolja a fénysugár terjedési módját és alakját. A lépcsős törésmutatójú szál és a fokozatos törésmutatójú szál eltérő sugáráteresztéssel rendelkezik.

A fő különbség az egymódusú szálas csatolású lézerdióda és a többmódusú szálas csatolású lézerdióda között az általuk támogatott optikai szálak különböző típusaiban rejlik. Az egymódusú szálas csatolású lézerdióda egymódusú optikai szálakhoz, míg a többmódusú szálas csatolású lézerdióda többmódusú optikai szálakhoz alkalmas.

Az egymódusú szálas csatolású lézerdiódák jellemzői a következők:

Száltípus adaptálhatósága: Az egymódusú, szálas csatolású lézerdiódát kifejezetten egymódusú optikai szálakhoz tervezték, amelyek kis módú mezőátmérővel és magátmérővel rendelkeznek, általában 8 és 10 mikron között, és egyetlen optikai módot képesek továbbítani, nagy átviteli sávszélességgel és nagy átviteli távolsággal.

Átviteli jellemzők: Az egymódusú, szálas csatolású lézerdióda képes megőrizni az optikai jelek üzemmód integritását és csökkenteni az átviteli veszteségeket, és alkalmas nagy-távolságú, nagy sebességű optikai szálas kommunikációs rendszerekhez.

Alkalmazási forgatókönyvek: Az egymódusú szálas csatolású lézerdióda kiváló átviteli teljesítményének köszönhetően széles körben használják optikai mérési és tesztelési területeken, például nagyvárosi hálózatokban és gerinchálózatokban, amelyek nagy pontosságot és nagy stabilitást igényelnek.

A többmódusú szálas csatolású lézerdióda jellemzői a következők:

Száltípus adaptálhatósága: A többmódusú szálas csatolású lézerdióda többmódusú szálhoz alkalmas, amelynek mag átmérője nagyobb, általában 50 és 400 mikron között van, és több fénymódot képes továbbítani.

Átviteli jellemzők: Bár a többmódusú szálas csatolású lézerdióda alacsony gyártási költséggel rendelkezik, és könnyen csatlakoztatható, alkalmas rövid -távolságú, kis{1}}sebességű szálas kommunikációs rendszerekhez. A többszörös fénymód átvitele miatt azonban problémák léphetnek fel, például mód-szóródás, ami a jelminőség romlását eredményezheti.

Alkalmazási forgatókönyvek: A többmódusú szálas csatolású lézerdióda jobban megfelel a rövid-távolságú, kis-sebességű optikai kommunikációs rendszerekhez, például a helyi hálózatokhoz.

Összefoglalva, a fő különbség az egymódusú szálas csatolású lézerdióda és a többmódusú szálas csatolású lézerdióda között az, hogy különböző típusú optikai szálakat támogatnak. Az egymódusú szálas csatolású lézerdióda nagy-távolságú, nagy sebességű{2}}szálas kommunikációs rendszerekhez, míg a többmódusú szálas csatolású lézerdióda rövid-távolságú, kis{4}}sebességű szálas kommunikációs rendszerekhez alkalmas.

A szálas csatolású lézerdióda hullámhossz-stabilizált technológiája olyan technológia, amely biztosítja, hogy a lézerdióda által kibocsátott fény hullámhossza stabil maradjon. A hullámhossz-rögzítés révén biztosítható, hogy a lézer kimeneti hullámhossza egy adott tartományon belül változatlan maradjon, és ne befolyásolják környezeti tényezők, például hőmérséklet-változások.

A szálas csatolású lézerdiódák hullámhossz-stabilizált technológiája elsősorban a volume Bragg rácson (VBG) és más kapcsolódó technológiákon alapul. A VBG a fényvisszaverő térfogatú Bragg-rács (R-VBG) révén csökkenti a környezeti hőmérsékletre és rezgésekre való érzékenységet, ezáltal hullámhossz-stabilitást és vonalszélesség-sűrítést ér el a nagy-teljesítményű félvezető lézereknél. Ez a technológia úgy választja ki a visszacsatolási mechanizmust, hogy a lézertömb külső üregében lévő egyes egységek által kibocsátott fényhullámok szelektíven visszatáplálódjanak a szomszédos egységbe, ezáltal elérhető a lézertömb külső üregének fázisreteszelése, nagymértékben javítva a sugárkimenet minőségét és stabilitását. A hullámhossz-stabilizált széles körben használják, különösen olyan alkalmazásokban, amelyek nagy pontosságot és stabilitást igényelnek. Például a lézeres feldolgozásban, az orvosi alkalmazásokban és a kommunikációs rendszerekben a hullámhossz-stabilizált lézerdióda megbízhatóbb és egyenletesebb teljesítményt nyújthat, biztosítva a rendszer stabil működését és a kiváló{6}}minőségű kimenetet. Ezenkívül a hullámhossz-stabilizált technológiát az optikai szálas kommunikációs rendszerekben is használják a jelátvitel stabilitásának és megbízhatóságának biztosítása érdekében.

A szálas csatolású lézerdiódában lévő TEC (termoelektromos hűtő) főként a lézer hőmérsékletének szabályozására szolgál, hogy biztosítsa a lézer stabil teljesítményét. A TEC a hőmérséklet szabályozásával egy előre beállított tartományon belül tartja az olyan kulcsfontosságú paramétereket, mint a lézer hullámhossza, optikai teljesítménye és hatékonysága, javítva ezzel a rendszer általános teljesítményét és megbízhatóságát.

A szálas csatolású lézerdiódában lévő fotodiódát elsősorban optikai jelek fogadására és észlelésére, valamint visszacsatoló vezérlőjelek biztosítására használják. A fotodióda az optikai szálak által továbbított optikai jelek fogadására és elektromos jelekké történő átalakítására szolgál. Ez az átalakítás a fotoelektromos effektuson alapul, vagyis a fotonok energiája elektronátmeneteket gerjeszt, hogy áramot generáljon, ezáltal megvalósítva az optikai jelek detektálását. Az észlelt optikai jelen keresztül a fotodióda visszacsatoló jelet tud biztosítani a lézerdióda kimeneti teljesítményének és stabilitásának vezérléséhez. Ez segít biztosítani a lézerkimenet minőségét és hatékonyságát. ‌

A szálas csatolású lézerdiódában lévő termisztort főként hőmérséklet-szabályozásra és -védelemre használják. Hőmérséklet-érzékelőként a termisztorok felügyelhetik a lézerdiódák hőmérsékletét, hogy biztosítsák, hogy a normál üzemi hőmérsékleti tartományon belül működjenek, és védelmi mechanizmusokat indítanak el, ha a hőmérséklet túl magas a berendezés károsodásának elkerülése érdekében‌

A szálas csatolású lézerdiódában lévő piros célzósugarat elsősorban fókuszjelzésre használják, segítve a lézer átviteli útjának beállítását és a pontos pozicionálást.

A lézerdiódában lévő leválasztható szál fő előnyei közé tartozik az egyszerű karbantartás és csere, a nagyobb rugalmasság és a berendezés élettartama. ‌

Először is, az optikai szál levehető kialakítása kényelmesebbé teszi a karbantartást és a cserét. Ha az optikai szál megsérül vagy frissítésre szorul, a felhasználó könnyedén eltávolíthatja az optikai szálat cseréhez anélkül, hogy a teljes eszköz bonyolult javítására lenne szükség, így időt és költséget takaríthat meg. ‌

Másodszor, ez a kialakítás javítja a berendezés rugalmasságát. Mivel az optikai szál leválasztható, a felhasználók különböző típusú vagy specifikációjú optikai szálakat választhatnak a különböző alkalmazási követelményeknek megfelelően anélkül, hogy a teljes eszközt meg kellene vásárolniuk, ami különösen hasznos olyan esetekben, amikor a felhasználási forgatókönyvek eltérőek. ‌

Végül az optikai szál levehető kialakítása is hozzájárul a berendezés élettartamának növeléséhez. Az optikai szál rendszeres cseréjével elkerülhető, hogy a teljes rendszer teljesítményét befolyásolja az optikai szál öregedése vagy károsodása, ezáltal meghosszabbítható a berendezés élettartama. ‌
